مشروع 3 ميجاوات منتهٍ، في ملف واحد
كل وثيقة ومخطط من محطة شمسية بقدرة 3 ميجاوات مُنفَّذة فعلاً، مجموعة في ملف PDF واحد. مخططات كهربائية وإنشائية، ودراسة الأداء بـPVsyst، وجداول الكميات، وكتالوجات العواكس والألواح، ومخططات المراقبة والتحكم.
هذه الحزمة ملف PDF للقراءة فقط. وهي مرجع لفهم كيف تتكامل أجزاء مشروع بحجم الميجاوات، من التصميم حتى التشغيل التجريبي. وإن كنت تحتاج الملفات المصدرية للتعديل، فانظر الحزمة الكاملة أدناه.
ماذا بداخلها
| الملف | ماذا يغطي |
|---|---|
| مخطط الحزمة الكاملة 3 ميجاوات | مخطط الموقع كاملاً. |
| التصميم الكهربائي للنظام الكهروضوئي | التصميم الكهربائي الكامل للنظام. |
| ملف جدول الكميات | جدول كميات تفصيلي. |
| كتالوج العاكس | مواصفات العاكس. |

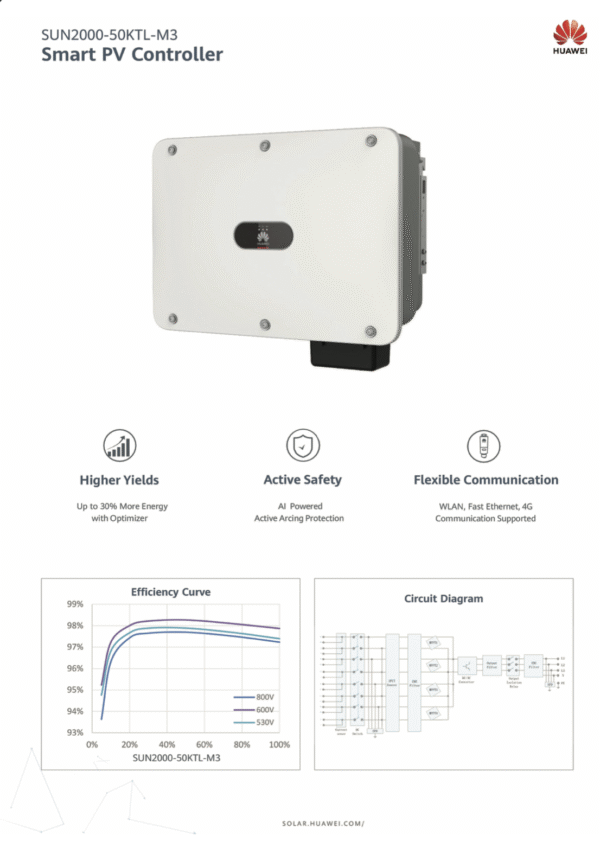

| كتالوج اللوح الشمسي | مواصفات الألواح. |
| تقرير تحليل PVsyst | تحليل الأداء من PVsyst. |
| دراسة هيكل تثبيت الألواح | دراسة إنشائية لنظام التثبيت. |
| مخطط كاميرات المراقبة | مواضع الكاميرات ونطاق التغطية. |
| مخططات السياج والبوابات | سياج المحيط والبوابات. |
| مخطط سلاسل التيار المستمر | توزيع السلاسل على المصفوفة. |
| المخطط العام | المخطط العام للموقع. |
| مخطط خنادق الجهد المنخفض والتيار المستمر | مسارات الخنادق تحت الأرض. |
| المخطط الأحادي الخطي (SLD) | المخطط الكهربائي الأحادي الخطي. |
| مخطط الإنارة | الإنارة الداخلية والخارجية. |
| مخطط الطرق | الطرق الداخلية للموقع. |
| مخطط نظام SCADA | مخطط نظام المراقبة والتحكم. |
| التصميم الإنشائي | التصميم الإنشائي للهياكل والمكوّنات. |
| مخطط محطة المحوّلات | ترتيب محطة المحوّلات. |
| العرض الفني | العرض الفني كاملاً. |
| الاختبار والتشغيل التجريبي | وثائق الاختبار والتشغيل التجريبي. |
من يشتريها
- مهندسون يعملون على مشاريع شمسية ويريدون مثالاً كاملاً منفّذاً يقارنون به.
- طلبة وخريجون لم يروا من قبل مجموعة مخططات تنفيذية كاملة.
- كل من يحتاج مرجعاً عملياً لأعمال بحجم الميجاوات.
التفاصيل
| البند | التفصيل |
|---|---|
| الصيغة | ملف PDF واحد، غير قابل للتعديل. |
| اللغة | الإنجليزية. |
| حجم المحطة | 3 ميجاوات. |
| الاستخدام | الدراسة والتدريب والرجوع الهندسي. |
تريد الملفات المصدرية القابلة للتعديل، من أوتوكاد وPVsyst وSketchUp، مع الدعم؟ تلك هي الحزمة الكاملة القابلة للتعديل 3 ميجاوات.
